HDMI Spec22
7.Video Extensions
7.6 Variable Refresh Rate and Fast Vactive

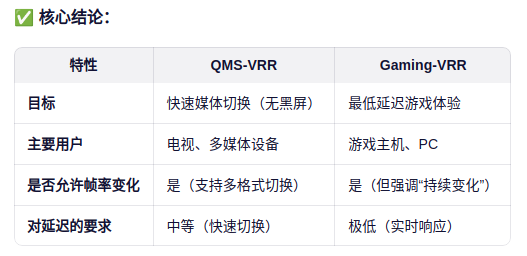

7.6.6 Comparison between QMS-VRR and Gaming-VRR
-
Gaming-VRR：为极致低延迟而生 ✅ 目标： 实现从 Source 到 Display 的最低可能延迟 支持“连续变化”的帧率（如 30 → 60 → 120 FPS）
-
QMS-VRR：为无缝切换而设计 ✅ 目标： 在启用 VRR 的情况下，仍然能够快速切换视频格式（如分辨率/刷新率） 实现 无黑屏切换（<1帧延迟）
- 场景对比
| 对比项 | Game-VRR | QMS-VRR |
|---|---|---|
| Source | PS5 | 机顶盒 |
| Sink | 支持Gaming-VRR的显示器 | 支持QMS-VRR的电视 |
| 动作 | 开启游戏 → FPS 波动（30~120） | 从 4K@60Hz（电影）→ 1080p@120Hz（体育） |
| 结果 | 显示器进入“最低延迟模式”图像处理被简化 | 切换过程无黑屏, 显示器继续使用全部视频处理功能 |
7.6.7.1 QMS-VRR Specific Transition Artifact Requirements

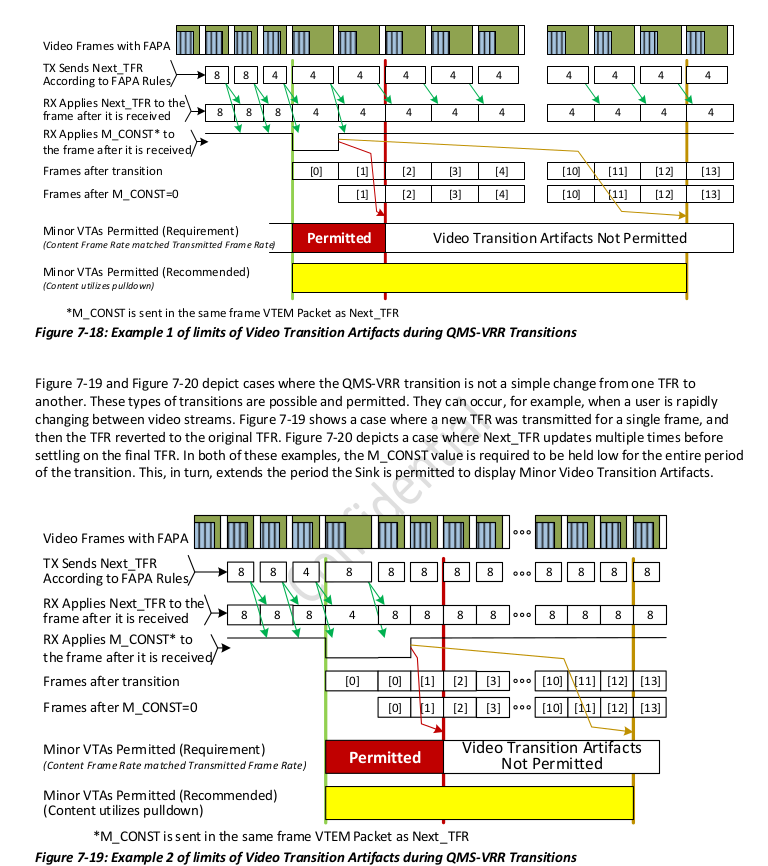

主要讲述QMS模式下进行TFR切换时，Minor Video Transition Artifacts（轻微视频过渡伪影）允许的时间窗口。

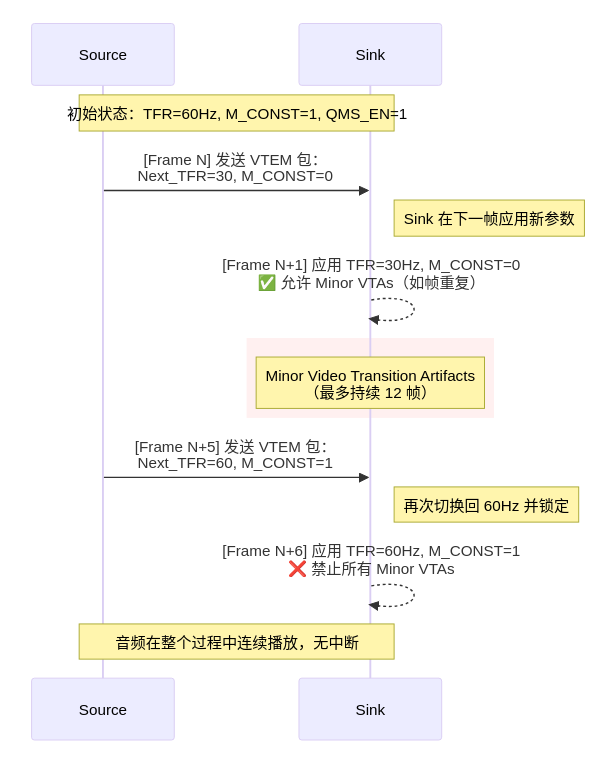

- M_CONST = 0 时允许伪影
- M_CONST 从 0 → 1 后，根据内容帧率是否匹配 TFR，允许 1 帧 或 最多 12 帧 的轻微伪影
- 此后必须完全禁止伪影
- 红色条是Content Frame Rate和TFR匹配的情况，最多允许1帧轻微伪影

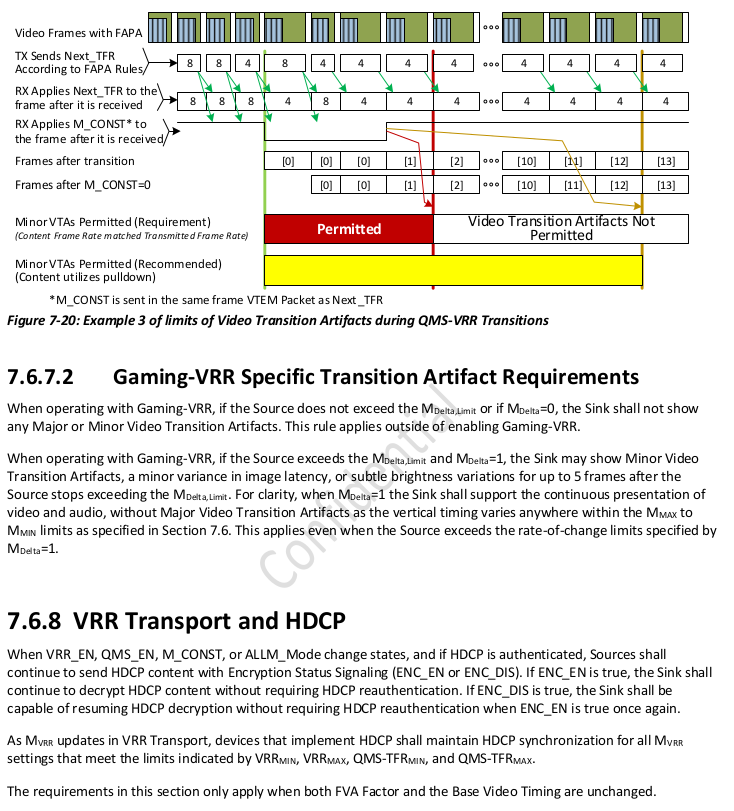

- 黄色是Content Frame Rate和TFR不匹配，使用了pulldown的情况，最多允许12帧轻微伪影
7.6.7.2 Gaming-VRR Specific Transition Artifact Requirements
8.Packet Definitions
8.8 Extended Metadata Packet (EMP)

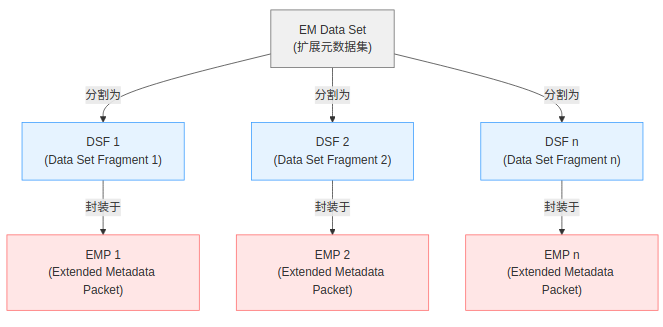

Extended Metadata Packet (EMP) 是用于传输 EM Data Set（扩展元数据集） 的基本单元。一个 EM Data Set 可能包含多个数据片段（DSF, Data Set Fragment），通过一系列 EMP 分片发送。
- EMP：单个传输单元，携带部分或全部 EM Data Set
- EM Data Set：完整的元数据块（如 HDR 参数、音频格式等）
- DSF：Data Set Fragment，EM Data Set 的分片
- MTW：Metadata Transmission Window，每帧允许发送 EMP 的时

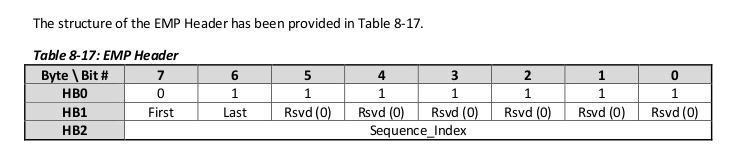

EMP Header 结构
EMP Header 定义了每个 EMP 的控制信息，位于包的前 3 字节（HB0~HB2）
Byte Bit # 7 6 5 4 3 2 1 0
HB0 0 1 1 1 1 1 1 1
HB1 First Last Rsvd(0) Rsvd(0) Rsvd(0) Rsvd(0) Rsvd(0) Rsvd(0)
HB2 Sequence_Index (MSB) Sequence_Index (LSB)
- First
=1：该 EMP 携带的是 第一个 DSF（即 EM Data Set 的起始包） =0：不是第一个 DSF
接收端据此识别是否为新数据集的开始,若 First=1，则后续 EMP 必须有 Sequence_Index > 0
💡 示例：
第一个 EMP：First=1, Sequence_I 第二个 EMP：First=0, Sequence_Index=1
- Last
=1：该 EMP 携带的是 最后一个 DSF =0：不是最后一个 DSF
接收端知道何时完成重组,当 Last=1 时，表示整个 EM Data Set 已完整接收
⚠️ 注意：
如果一个 EM Data Set 很小（< 21 字节），可以放在一个 EMP 中，则同时设置 First=1 和 Last=1 否则，首尾分
- Sequence_Index
用于标识 EMP 在序列中的顺序,从 0 开始递增 规则： 1.第一个 EMP：Sequence_Index = 0 2.每次发送下一个 EMP，Sequence_Index += 1 3.最大值为 255（8位） 4.若超过 255，应清零并重新开始编号（但通常不会发生）

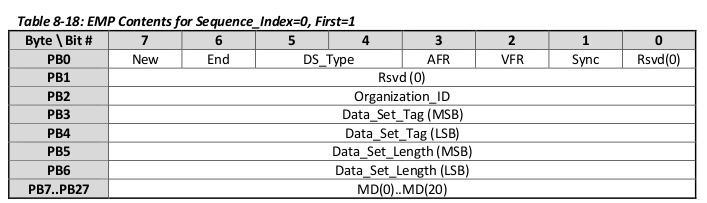

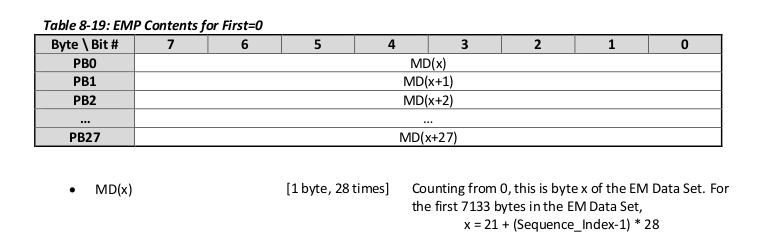

EMP Contents 结构
10.Control and Config
10.10 Extended Metadata Transport
